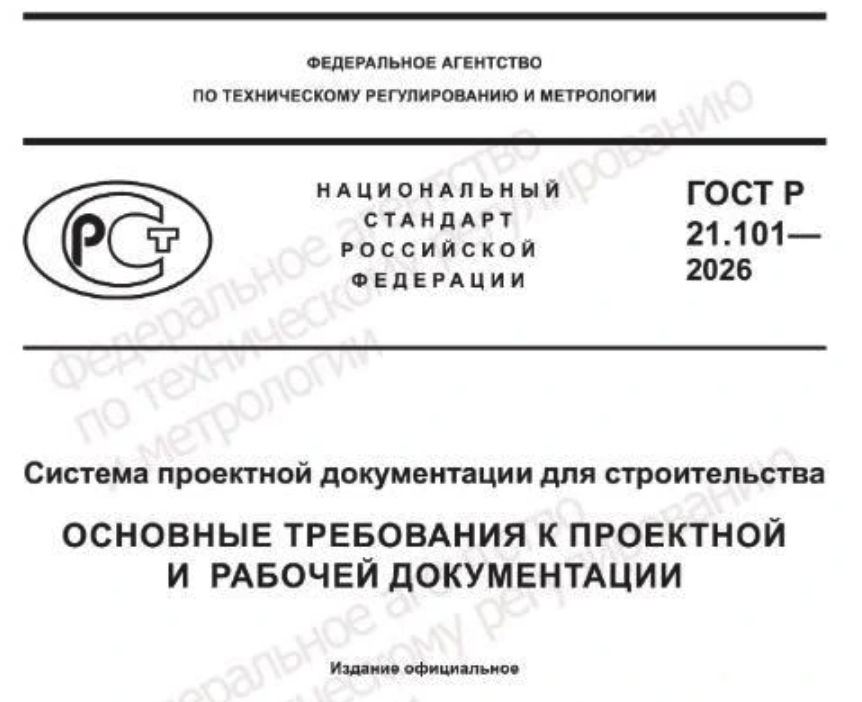

Основные положения ГОСТ Р 21.101-2026
С 1 апреля 2026 года вступает в силу ГОСТ Р 21.101-2026 с обновленными требованиями к проектной документации. В контексте ГОСТ Р 21.101-2026 и связанных с ним обновлений стандартов СПДС (в частности, в связке с ГОСТ 21.602), основные изменения в оформлении чертежей вентиляции (ОВ) касаются перехода на «цифру» и уточнения детализации:
- 📌 Приоритет машиночитаемости: Теперь жестче регламентируется оформление электронных документов. Если чертеж выгружается из BIM-модели, обозначения систем и элементов должны строго соответствовать параметрам модели для корректного формирования XML-схем.
- 📌 Маркировка систем: Уточнены правила буквенно-цифровых обозначений. Основной упор сделан на то, чтобы маркировка систем вентиляции (П1, В1 и т.д.) была сквозной и идентичной как на планах и схемах, так и в спецификациях, сформированных автоматически.
- 📌 Спецификации оборудования: В новом стандарте усилено требование к заполнению характеристик оборудования в спецификации (масса, мощность, габариты) — это необходимо для автоматизированного контроля объемов и смет.
- 📌 Оформление аксонометрических схем: Допускается упрощение графики при условии сохранения информационной насыщенности (узлы, привязки, отметки уровней), если проект выполняется в 3D.
- 📌 Основные надписи (штампы): Изменились требования к заполнению некоторых граф в штампах для электронных подписей и QR-кодов (если они предусмотрены внутренним регламентом организации или заказчика для связи с ИСУПами).
Взаимодействие с ГОСТ 21.602-2016
Стоит отметить, что детальные правила оформления именно вентиляции прописаны в ГОСТ 21.602-2016 (и его актуальных изменениях), а ГОСТ Р 21.101-2026 задает общую рамку оформления листов, титульников и состава папок.
